トミカプレミアム No.19 ランチア ストラトス HF ラリー 入庫

トミカプレミアム　No.19 ランチア ストラトス HF ラリー　入庫です。
ヨドバシカメラが早々に予約定数で締め切ってしまい
発売当日に販売数超過。。。。

イオンに寄れたので、覗いてみると、ありました。よかった。

間違いなく、おじさんホイホイだな。
モデルは、多分 1977モンテカルロラリーの優勝車両だね。
かっこいい
トミカは滅多に手は出さないんだけど、
いや、出さないようにしてるんだけど、
たまに、秀逸なの出してくるので、困る。

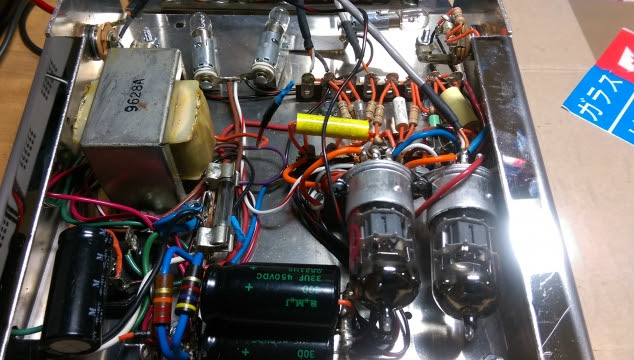

MATCHLESS HOTBOX CLASSIC 内部観察

さて、お借りしているHOTBOXですが、
オーナーのお許しがあったので、内部確認させていただきました。

















ヒーターと電球の電源をブリッジダイオードと電解コンデンサで
DC点火に変更してありました。
なんでかなーダイオードのスイッチングノイズが心配です。
これやるのなら、ヒーター電源の陰極側をコンデンサで交流結合アースしたほうが
いいと思うんだけどなー

部品の取り付けやレイアウトはすごく参考になります。

真空管寝かしちゃんだねー、しかも普通のソケットだし
パーツ類はヒーターのところ以外はオリジナルだね。
これは、結構貴重

オリジナルはハムノイズすごそうだね。
かなりハイゲインだから宿命だとは思う

かぼちゃ

今更なんですが、かぼちゃです。
気づくのが遅くてやっと実がつきましたけど、初雪まで間に合うのか
気温は１０度を下回ることもあるので、葉は枯れやすい状況

実は、保管してあったかぼちゃの実が腐ってしまったので、
庭に埋めたものが芽を出したのです。
それを雑草だと思ってしばらく摘み取っていたのですが、
ある時かぼちゃだと気付き
夏も終わりかけだったので、やっとこの状態です、、、、

MATCHLESS HOTBOX CLASSIC

お友達が、MATCHLESS　HOTBOX　CLASSIC
ちょっと貸してくれました。
ちょっとだけ試奏しました。
コンセント入れた瞬間に、イルミネーションがカッコイイ
やばい、すでに返したくなくなった。

CUBEのクリーンで鳴らしたけど、
いい、すごくいい
ハーモニックがすごく載るので、ディレイかかってるみたい。
歪んでるのに、音がはっきりして潰れない。
これはすごいなー

HYCAAヘッドホンアンプ完成

だらだら作っていたので、結構かかったが

HYCAA真空管ヘッドホンアンプを作った。



外観はこんな感じ

これ作る時に、音質が３倍くらい良くなったらいいなと思って

シャアのイメージが浮かんだので、赤いケースにした。

桜屋電気のアルミダイキャストBBサイズキャンディレッド



ラグ板にオペアンプ貼り付けてみました。

VアンプはOPA2604でCアンプはMUSE02にしてます。

電子部品は千石電商

ジャック類とACアダプタは秋月電子

ボリュームはマルツ

チキンヘッドはアイテンドーです。

JJのECC82はクラシックコンポーネンツ

真空管のソケットは桜屋電子さんだったな

コンデンサが慣れるまで少しかかりそうです。

悪くないですが、もうちょっとかかりそう。

ボーカルが引っ込むのでオペアンプを色々入れ替え

Vamp MUSE02

Camp 4580DD

これでひとまず落ち着いた。

Campはほぼ選択肢がない　これか４５５６だろう　４５５８まで後退するのもと思いやってない

Vampは色々変えられそうだが、、、

MUSE02より上の選択肢も難しいような気がする。

ヤフオク

他の記事を書こうと思っていたが、Soldano　Hotrodの２作目が完成していたのをまとめていなかったので、一応まとめておく



試奏状態でのショットであるが、試行錯誤を繰り返してやっとこ鳴らすことができた直後のショットです。

今回はマーシャルJCM800の定数変更でSoldanoHotRodを作ることに合わせて、海外でJCM用のLXLOOPキットとして出回っているMOSFETを用いたレベルダウンして出力して、入力レベルを元に戻すという回路を真空管ではない方法で、やってみました。

なぜFETかというと真空管を用いてしまうとコストがかかるということが第一、場所もない

FETを使ってみたかったというのもある。

FETの極性を間違えたので、大変だった。

最終的にはここに気づき修正して音が出せた。

マスターをマックスにするとボツボツと発振する。

取り回しか、、、これはマックスにしなければ出ないので、マスターボリュームに

少しレベル調整を入れる。

あとは、満足

かなりいい感じで完成できた。

HOTRODは歪ませすぎかもしれない。

安定版としては先に作ったJCM改がちょうどいいし、発振もないな

ということで、これはできたということで、自分用にしばらく置いておく。

マスターマックスの発信らしき現象は、４段目の取り出しをプレート側からカソード側へ変更

AX84のHi-Octaneに倣ってみたところ良化

入力の電位が影響するらしい。

コンデンサの後なのでACだから関係ないかなと思っていたが、そんなことはないらしい

ファイナルをシングルにしているので、オリジナルと同じわけにいかないところが

まあ、自作らしいといえば自作らしいのだけど。

チョロQ 銀バス 大阪市営交通100周年記念 入庫

チョロQ　銀バス 大阪市営交通100周年記念　入庫

チョロQバスの久々の入庫です。

リアイクルショップからのサルベージでした。

シルバーの具合もいいし、社名のロゴもいいね

デザインもかっこいい

Soldano Hotrod ５W ２作目 電源系統配線

Soldano　Hotrod　２作目です。

今回はやっぱりあったらいいなとFXLOOP付きにしました。

FXLOOPはFETで回路組んでます。

念のためトグルスイッチでバイパスするようにします。

FXLOOP付きのアンプを持ってないので、

空間系をつなぐとどれほどいいのかよく知らないのですけど

今回で、ちょっと勉強させていたきます。

なんとなく思っているのは、歪み後にディレイかけると

ホール感が出て、陶酔モードに浸れるんかな？などと思っている。

6V6GT オーディオアンプ回路図

回路図を載せておきます。

間違ってたらごめんね

６V6GTステレオアンプ できた。

6V6　標準アンプ

このページの回路図を流用させていただきました。

まずはUL接続を回路図のまま行っています。

ヒーター電源が１回路しかないので、ヒーターバイアスが全部にかかっているとか

ヒーターへの分圧抵抗が間違って５９ｋΩを買っちゃっていたので、

手持ちの１００Ωにしたりとか

チョークトランスが４Hのところが１０Hにしてあったり

入力のボリュームの抵抗値が違っていたり　ブリッジ整流だったり

ちょこちょこアレンジ加えられています。

今回ラジオ少年さまのトランス使わせてもらいました。

OPTはBT-OUT-11　悪くないと思います。

電源はBT-２H-DXにチョークBT-CH-1です。

内部配線がこれだけぐちゃぐちゃに混み合ってしまいましたが、

アルマイト処理で絶縁されているアルミケースになんとかアースしたり

行き帰りの線はツイストにしたり、高圧線とライン線は平行を避け

できるだけ遠ざけたり直交させたりで磁力線影響を避けています。

先ほどから鳴らしていますが、ノイズも少なく

ハムも耳をスピーカーに寄せてなんとなくあるかなー程度

今回、EL84のアンプとか、６BM8とか迷ったんだけど

6V6GTを２本持っていたので、この回路になりました。

電圧が低いので、EL84へのチャレンジも可能ではあります。

夜中、ベットサイドで聴くには十分な音量です。

初めてのオーディオチューブアンプでした。

一発で音が出ましたし、ノイズもなく良かった。

もう少し慣れてきたら、三極管接続とか試してみたい。

三極管接続にしてみました。

これね全然違う、これは夢中になるわけだ

音量は確かに減る

でも、半分も開ければうるさいくらいにはなる

実用十分な音量は得られる。

なので帰還はそのままにしている。

生ですよ生

ULがマルちゃん正麺で、三極管接続は生麵

それくらい違う

３００Bとか２A3を試したくなるわけだ

いやー金貯めようかなー

６V6GTステレオアンプ 製作開始

ということで、１２AX7をプリにして、6V6GTシングルのステレオアンプを作り始めました。

部品の罫書きを始めたのですが、干渉考えてる暇あったらつけてしまえと、

朝から工作開始です。

ハンドニブラで角穴を開けるのですが、いつもはギターアンプの鉄板シャーシで、必ずマメができるのでそれなりの覚悟で臨んだところ、今回選択のアルミシャーシでは、かるーく切れてくれたので、結構はかどりましたよ。

トランスはラジオ少年さん、知り合いに買って届けてもらった。

ありがとう

ラジオ少年の原先生　出来上がったら連絡しますね。

今回は電源は２００V　オリジナル回路ではUL接続でFB付きですが、そのうち３極管接続も試してみようと思っています。

でかい音は出す気はさらさらないので、それでもよかった。

ギターアンプは何台もやったけど、オーディオアンプは初体験

ノイズ対策がシビアなので、うまくいくのか、、、

ゲインは高くないので、配線に気をつければ大丈夫だと思うんだけどね。

今日は疲れたので、配線はまた後日

Marshall8010改 自作真空管ギターアンプ SoldanoHotrod+EL84 音出し！

音出しチェックを終えて、ポッティング

組み立てて、ノブつけて完成しました。

今回　Soldano　Hotrodの回路流用しました。

途中のコンデンサの使い方当たりで本当に音が出るのか不安でしたが、

野太い深いディストーションが得られました。

Marshall8010改 自作真空管ギターアンプ SoldanoHotrod+EL84 やっと電源投入

滞っていたギターアンプですが、１本でも配線しようと再開し
やっと、電源投入に至りました。

今回はトラブったです。
まず、ヒーター入らず、、、天ぷら状態でくっついてなかった、、、、
半田直して投入、、ヒューズ断、、、
いまいちわからんが、たぶんヒーターで端子ブリッジして短絡していたんでしょう
一度配線をトランスから外して、真空管外してもいまいちわからず
で再投入するもスピーカーからノイズが出ない
回路図としばし格闘
あ、グリッドの端子間違っとる
で、直して再投入　ぶーん　　鳴った

ああ、もう今日は寝よう
ここからトラブったら寝られんからな

初めての回路だし

関西旅行 予定通り進まず、大冒険に

今回、家族で関西旅行へ行ったのだが、
体調不良のハプニングで、なかなかの大冒険になったが、
変更を加えながらもなんとかしていきましたよ。

旅行の前日よりすでに連休を頂いていて、
ちょっと臨時収入が入り、前泊を決定

千歳ステーションホテルに前泊しました。
ここは、駅直結で空港まで７分と朝出発の時間をかなり省略できますので、楽々な出発となりました。
出発は１２：３０の便だったので、１０：３０くらいには空港に入って遊んでいたいとなると
家は８：００くらいにはでておきたい。一人ならいいのだが、女の人はそうはいかないらしく
��時起きになるらしいので、次は夕方出発にしなくちゃいけないんだなぁ







��４：３０くらいには神戸空港に到着し、宿までの移動を開始したが
この辺ですでに嫁さんの体力にちょっと不安が、、、、
ホテルチェックインが１６：００だったので、ホテルに１５：００に到着するも
��時間の空き時間が、、、
ここで、近所でゆっくりしてホテルに入って落ち着いてからのプランにすべきところを
ポートタワーまでの観光を決行したのがまずかった
翌日、起き上がれず、、、











ホテルはチェックアウト延長を４時間使えて１４：００まで延長
本来大阪に移動の予定をタクシー移動圏内、帰りの移動距離を踏まえ
今回は神戸から出ないプランへ一気に変更
まあ、大阪は次行けばいいか
この時点での反省は家族旅行というのは
徒歩距離をほとんどなくすというのは、かなり重要
駅の階段ですら、無理を生むのですな、、、、、
ホテルのチェックイン時間前にちょっと遊ぶなんていうのは
考えてはいけないんだなー



シングルでは見つけられず、トリプルでこんないいホテルを見つけられた。
禁煙という難点を除き、１１階の六甲山ビューでJR神戸駅接続
館内のカフェもリーズナブルで美味しかった。
三宮からもタクシーで１０００円くらいだったので、電車代の倍いかないくらい
umie,mosaicへもバリアフリーフラットで海まで行けました。

ここで、車椅子の使用を選択
神戸ハーバーランド総合インフォメーションで「KOBE どこでも車いす」が借りられた
ここまでかと思ったが、なんとか景色を見るくらい、食事をとるくらいの観光は
問題なく決行できたのだった。
ここまでくると、飛行機、空港も借りることにした。
スカイマークさんの対応がすごく良くて、チェックインカウンターで相談したら
搭乗から到着までトータルでサポートしてくれた。
到着ロビーから千歳空港の案内カウンターで借り直し
ここもJRまで借りることができ、そこで乗り捨てができた。
ありがたい話だ

今回のハプニングで、ハンデについて体験してしまったが、
こんな事情でもなんとか観光できたのは、神戸や北海道の観光地としての懐の深さなんだろう
全くありがたい話だ。

チョロQ 函館浪漫號 入庫

チョロQ　函館浪漫號　入庫しました。
発売当時は通販もされていましたので、入手経路はあったのですが
コスパが良くなくって、出回るまで待っていたら
2007年11月1日発売からすっかり９年近くも経ってしまいました。

実車も存在しますし、色も好き
最近では珍しいボンネットとなっています。

Marshall8010改 自作真空管ギターアンプ SoldanoHotrod+EL84 ぼちぼち電源なぞ



ギターアンプだが、電源系統の交流系統とヒーター系統を結線した。
最近は、仕事でも配線が多くて、ちょっと嫌気がさしていたのと
スプラトゥーンの誘惑で時間を浪費していたので、全然進んでいなかった。
やはり、触りもしなければいつまでたっても終わらないのだと実感
PICASAにアップロードしたらそのうちグーグルフォトに統合するから
やめるから気持ちの準備しておけよってメッセージがあったし、、、
めんどくさいからそのままやってりゃいいのにな
